Popis

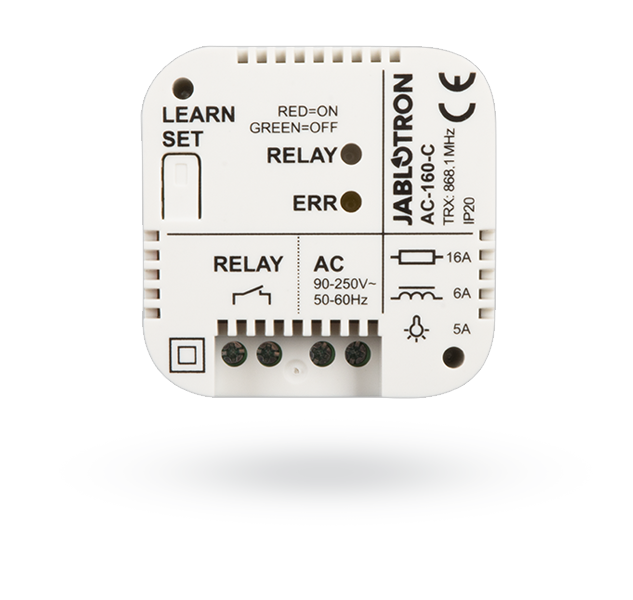

Bezdrátové multifunkční relé je komponentem systému JABLOTRON 100+. V případě naučení do ústředny relé kopíruje zvolené PG výstupy. Relé může být instalováno i jako autonomní zařízení reagující na aktivaci jednosměrných bezdrátových detektorů řady JA-15x. V tomto případě relé sepne dle režimu zvoleného pro daný detektor (5 volitelných režimů: kopíruj s přesahem, impuls, změň stav, vypni a blokuj). Poskytuje galvanicky i bezpečnostně oddělené spínací relé pro spínání silových zátěží 230 V / 16 A. V systému zabírá jednu pozici. Jmenovité napájecí napětí 100 – 230 V/50 – 60 Hz Vlastní příkon při 230 V AC (min/max) 0,2 W/0,7 W Pracovní frekvence 868,1 MHz, protokol Jablotron Anténa vnitřní Zatížitelnost kontaktů MFR – třída ochrany II: – maximální spínané napětí 250 V AC – odporová zátěž (cos?=1) max.16 A – indukční, kapacitní zátěž (cos?=0,4) max. 8 A – halogenové osvětlení max. 1000 W – minimální DC spínaný výkon 0,5 W Průřez připojovaných vodičů max. 2 x 1,5 mm2 ; max. 1 x 2,5 mm2 Krytí IP-20 (dle ČSN 60529) Rozměry 49 x 49 x 26 mm, O 61 mm Hmotnost 65 g Rozsah pracovních teplot -10 °C až + 40 °C, RV 75% nekondenzující Ve shodě s ČSN ETSI EN 300 220-1, ČSN EN 50130-4, ČSN EN 55022, ČSN EN 60950-1 Provozní podmínky Všeobecné oprávnění ČTÚ č. VO-R/10
