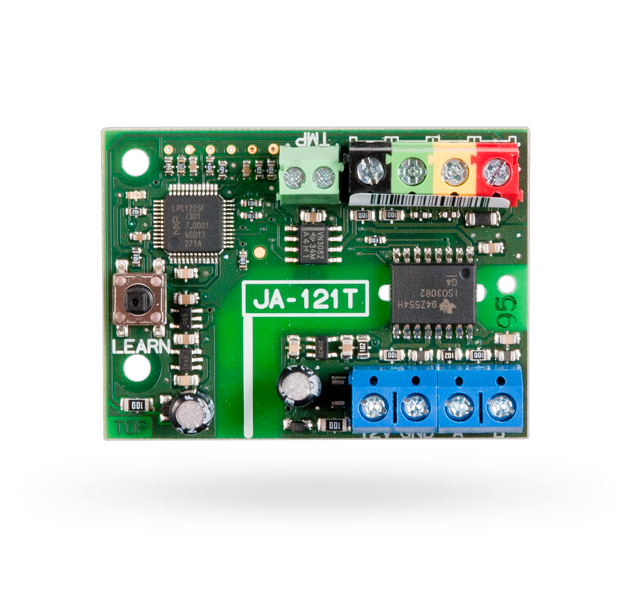

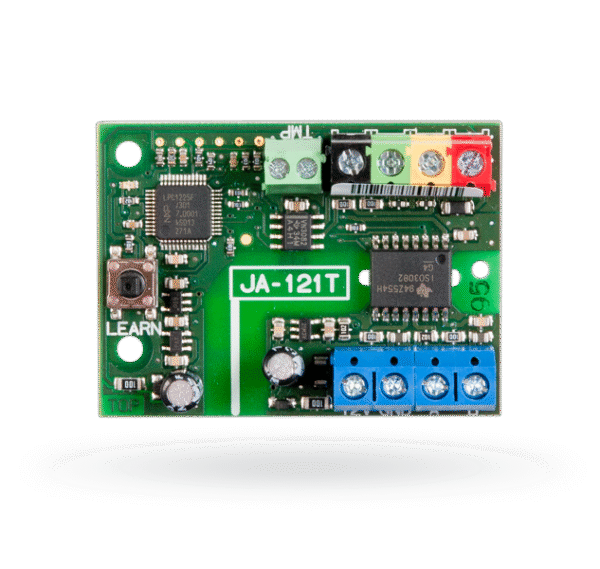

JABLOTRON JA-121T

Modul JA-121T je univerzální převodník na RS-485 pro jiné systémy. Zprostředkovává převod ze sběrnice systému JABLOTRON 100+ do sériové linky RS-485 a zpět. Použití například pro spojení s inteligentním domem. Obsahuje obvody galvanického oddělení dimenzované na zkušební napětí 4kV. Data jsou posílána při změně stavu nebo na vyžádání. V pasivním módu jsou všechna data posílána pouze na vyžádání. Modul je adresovatelný a obsazuje v systému jednu pozici. Vstupní část Napájení ze sběrnice ústředny 12 V DC (9 – 15 V) Proudová spotřeba pro výpočet zálohy (klidová) 15 mA Maximální proudová spotřeba pro volbu kabelu 20 mA Výstupní část – napájení z externího zařízení Napájení z externího zařízení 12 V DC (6–28 V) Jmenovité proudové zatížení 15 mA Maximální proudové zatížení 15 mA RS-485 pracovní napětí 5 V (4,75 – 5,25 V) Oddělení vstup/výstup galvanicky (zkušební napětí 4 kV) Obecné Rozměry 52 x 38 x 14 mm Hmotnost 15 g Klasifikace třída prostředí II (dle EN 50131-1) Prostředí vnitřní všeobecné Rozsah pracovních teplot -10 °C až +40 °C Průměrná provozní vlhkost 75 % RH, bez kondenzace Splňuje EN 50130-4, EN 55032, EN 50581
