Popis

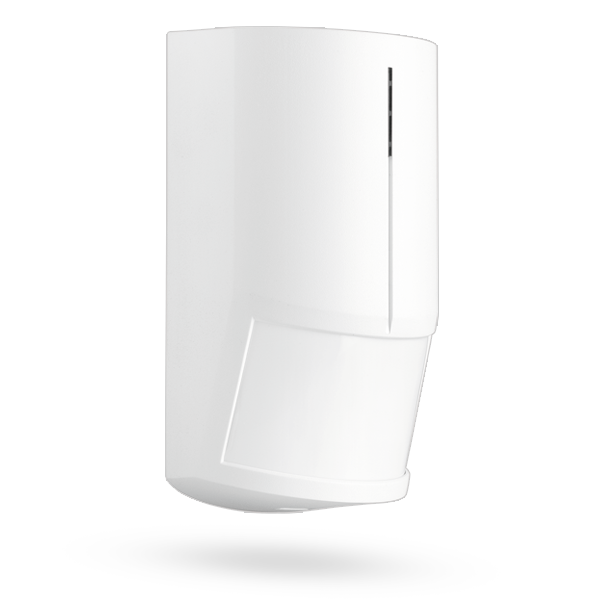

Pro usnadnění montáže zabezpečovacího systému kombinuje detektor JS-25 snímač PIR k prostorové ochraně se snímačem rozbití skla pro plášťovou ochranu. Má 3 samostatné výstupy (rozbití skla, pohyb osoby a sabotáž snímače). Pro usnadnění montáže zabezpečovacího systému kombinuje detektor JS-25 snímač PIR k prostorové ochraně se snímačem rozbití skla pro ochranu plášťovou. Má 3 samostatné výstupy (rozbití skla, pohyb osoby a sabotáž snímače). PIR snímač pohybu zpracovává signál metodou násobné analýzy signálu. Tím se dosahuje vynikající citlivosti a vysoké odolnosti proti falešným poplachům. Detekční analýzu lze zvýšit nastavovací propojkou, pokud je výrobek montován do problematických prostorů. Ve snímači lze vyměnit základní čočku za verzi pro dlouhé chodby, nebo za verzi se zónou k pohybu domácích zvířat. Detektor rozbití skla užívá duální metodu, při které jsou vyhodnocovány nepatrné změny tlaku vzduchu v místnosti (náraz do skleněné výplně) a následné zvuky řinčení skla. Toto řešení vyniká vysokou spolehlivostí reakce při rozbití skleněné výplně a nízkou náchylností k nežádoucím reakcím. Citlivost detektoru lze snadno nastavit podle vzdálenosti a rozměrů chráněných oken. Navíc je snímač rozbití skla vybaven volitelnou paměťovou indikací. K testování funkcí je výrobek vybaven signálkou (červeně je indikován pohyb osob, zeleně aktivace snímače rozbití skla). Detektor vyniká vysokou odolností proti vysokofrekvenčnímu rušení a jiným falešným signálům. Je navržen jak pro montáž na rovnou plochu tak i pro montáž do rohu. Napájení 12 V ss ± 25% Klidový odběr (bez LED) max. 15 mA Maximální odběr (včetně LED) max. 45 mA Max. průřez přívodních vodičů 1 mm2 Zatižitelnost sabotážního výstupu TMP spínač max. 60 V/50 mAvnitřní odpor max.16 Ohm Prostředí dle ČSN EN 50131-1 II. vnitřní všeobecné Rozsah pracovních teplot -10 až + 40 °C Klasifikace dle ČSN EN 50131-1, ČSN EN 50 131-2-2, ČSN CLC/TS 50131-2-7-1 stupeň 2. (střední rizika) EMC ČSN EN 50130-4, ČSN EN 55022 Parametry pohybového detektoru (PIR) Doporučená instalační výška 2,5 m nad úrovní podlahy Úhel detekce/délka záběru 120°/12 m (se základní čočkou) Doba stabilizace po zapnutí max. 180 s Zatižitelnost výstupu PIR spínač max. 60 V/50 mAvnitřní odpor max. 30 Ohm Parametry detektoru tříštění skla (GBS) Detekční vzdálenost do 9 m Minimální plocha skleněné výplně 0,6 x 0,6 m Doba stabilizace po zapnutí max. 90 s Zatižitelnost výstupu GBS spínač max. 60 V/50 mAvnitřní odpor max. 30 Ohm
