Popis
Hlavní parametry
245 x 90 x 50 mm
Externí napájení 230 V
6 mA jmenovitý odběr z 12 V BUS
1,8 A maximální odběr z 230 V
JA-103K, JA-107K
12 výstupů pro termoelektrické NC hlavice 230 V / do 2 W1x výstup pro cirkulační čerpadlo 230 V / do 1 A1x výstup pro NO ovládání zdroje tepla bez potenciálu (do 230 V / 1 A)
Zónová regulace snadno a rychle

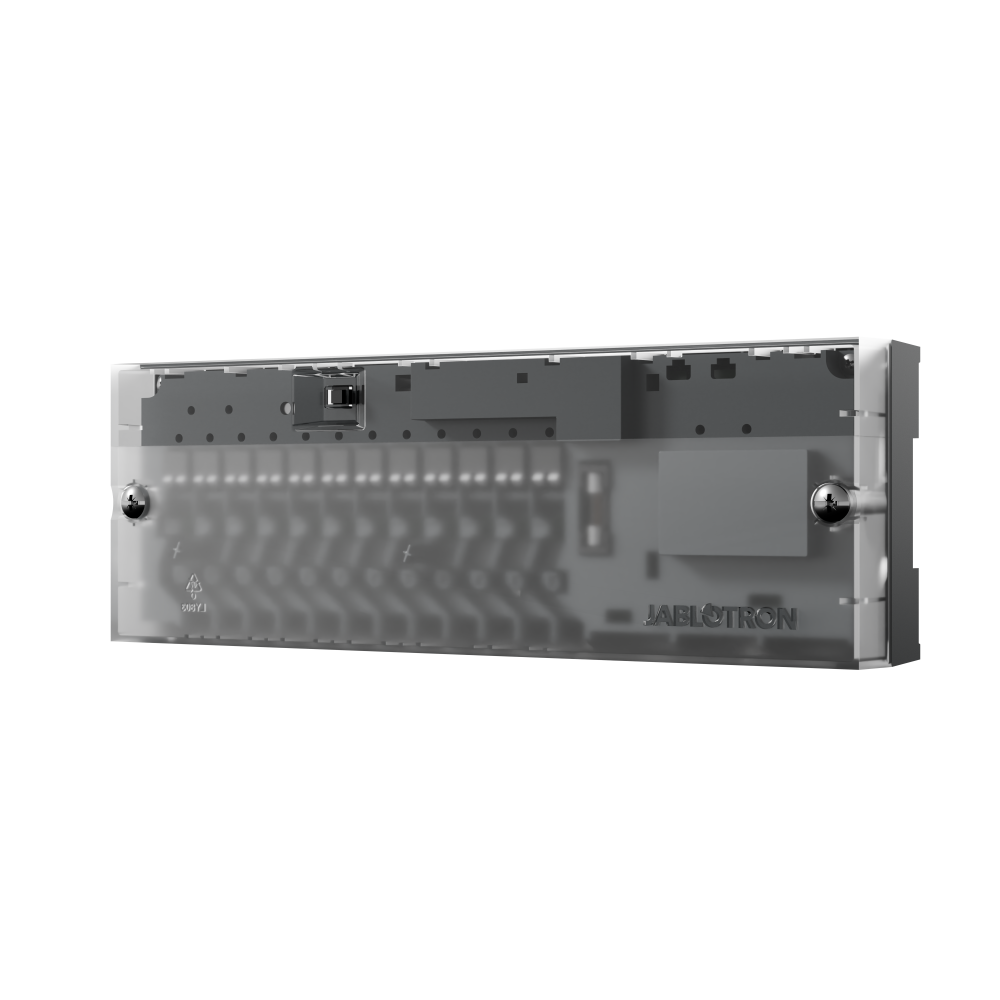

Modul umožňuje efektivní propojení JABLOTRON 100+ s teplovodním topným systémem.
Pro regulaci až 12 nezávislých okruhů lze přímo do modulu zapojit 12 bez proudu uzavřených, termoelektrických hlavic napájených z 230 V, s příkonem do 2W.
Volitelně může modul ovládat i pomocné cirkulační čerpadlo a zdroj tepla. Oba pomocné výstupy spínají automaticky, pokud alespoň jeden z okruhů topí.
Snadná instalace přímo do rozdělovače
Základna modulu je uzpůsobena pro snadnou instalaci pomocí stahovacích pásek přímo na trubky uvnitř rozdělovače podlahového vytápění. Alternativně je možná i montáž na DIN lištu nebo rovný povrch.
Bezšroubové svorky a komfortní řešení fixace pomohou s efektivním zapojením a organizací napájecí i komunikační kabeláže v základně. Poté se jednoduše přiklopí střední díl s elektronikou obsahující výstupní svorky pro jednotlivé hlavice. Po rychlém zapojení hlavic s fixací kabelů pomocí labyrintu stačí nasadit vrchní kryt a je hotovo.
Chytré integrované funkce usnadňují nastavení
Jednotlivým výstupům pro hlavice se jednoduše přiřadí PG, která ovládají jednotlivé termostaty při požadavku topit. O vše ostatní se již postarají integrované funkce modulu:
K dispozici je nastavitelné zpoždění i přesah pro sepnutí topného zdroje i cirkulačního čerpadla, poskytující prodlevu potřebnou k otevření a uzavření hlavic. Funkce brání zbytečnému natápění do uzavřeného systému a zároveň zajistí dochlazení okruhu po dobu uzavírání.
Proti zatuhnutí hlavic a cirkulačního čerpadla mimo topnou sezónu modul automaticky v pravidelných intervalech krátce aktivuje všechny výstupy.
K modulu lze připojit externí NC bezpečnostní termostat, který v případě přehřátí otopné vody automaticky odstaví všechny výstupy, aby zabránil poškození podlah.
Manuální přepínač AUTO / ALL ON umožňuje aktivovat všechny výstupy pro ruční provoz i bez připojené nebo oživené ústředny. Tím je možné například vysoušet stavbu nebo ručně temperovat ještě před instalací zbytku systému.
